切换
使用切换模块进行基于传感器的动态决策。
90-120分钟
中级
6-8 年级

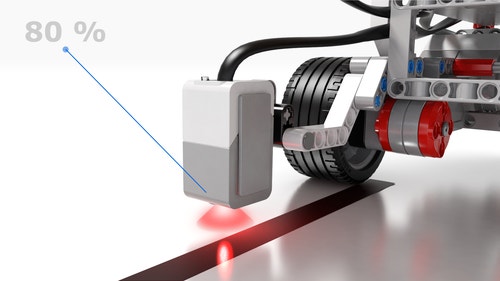

![switch-connect](/v3/assets/blt293eea581807678a/bltdf570e17d768f1ba/5ec7c93d033ad5045f4c5098/switch-connect.png?locale=zh-cn&auto=webp&format=jpeg&width=500&quality=90&fit=bounds)
测试
重新创建显示的程序,然后下载并运行以进行测试。
已在画布上提供了示例程序 '01'。
提示
EV3 程序块上的端口查看应用也可以用于查看实时传感器读数。
![Switch_main](/v3/assets/blt293eea581807678a/bltb61ecfa767f95f7f/5ec7c90523113b7a82b6e0f8/switch_main.png?locale=zh-cn&auto=webp&format=jpeg&width=1800&quality=90&fit=bounds)

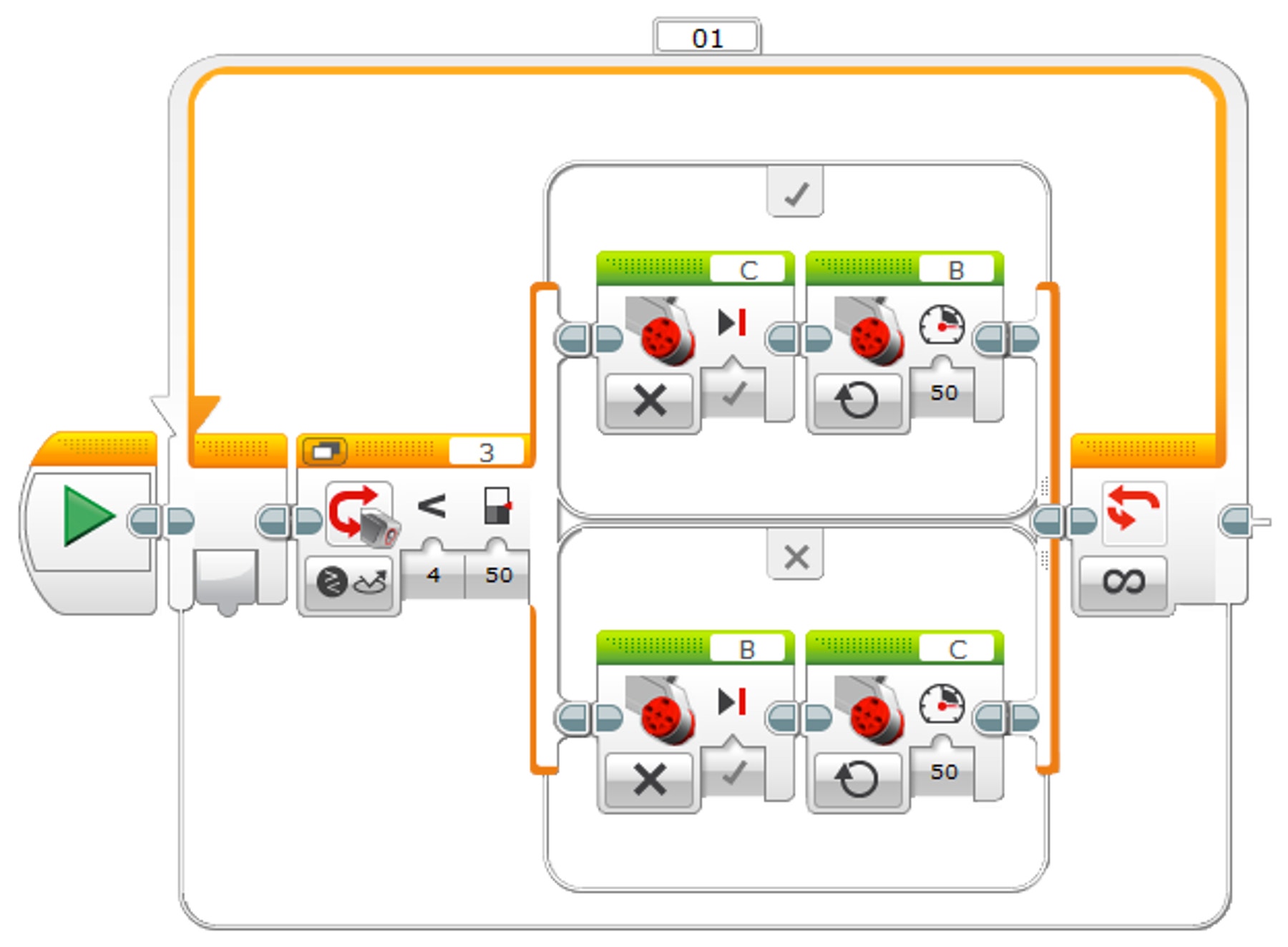

程序概述
开始
循环 – 无限制
切换 – 颜色传感器 – 比较反射光线
强度 [小于,50]
如果为“真”:大型电机 C – 关闭
如果为“真”:大型电机 B – 开启
如果为“伪”:大型电机 B – 关闭
如果为“伪”:大型电机 C – 开启

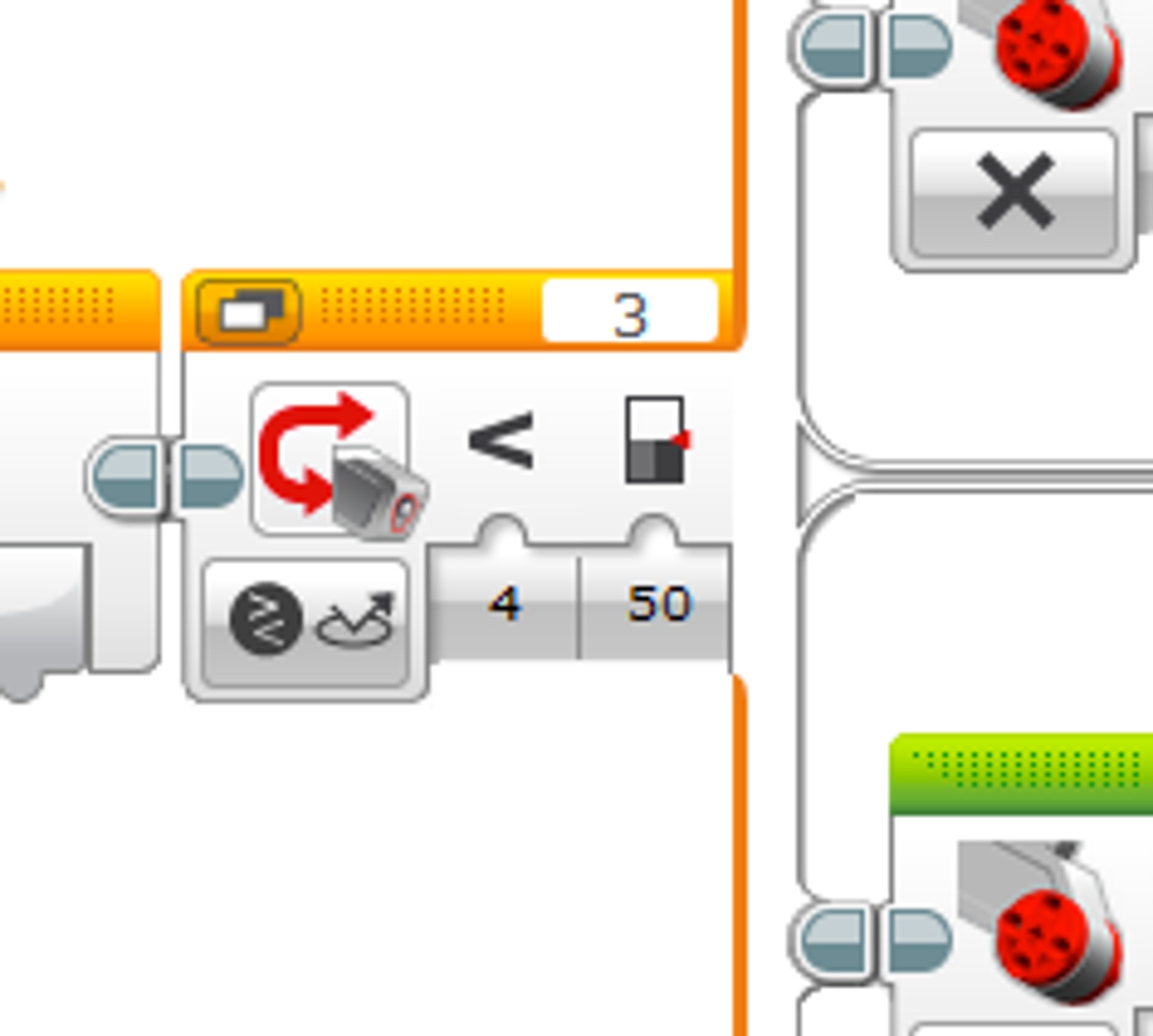

设置阈值
阈值可设置传感器的上限和下限,使用它们可获得平均值,该值随后变成阈值。在随后的页面上,会设置颜色传感器对光线敏感度的阈值。
![switch-exp1](/v3/assets/blt293eea581807678a/blt2b496ea3929e3f60/5ec7c905694dd13eb3ff836a/switch-exp1.png?locale=zh-cn&auto=webp&format=jpeg&width=1800&quality=90&fit=bounds)

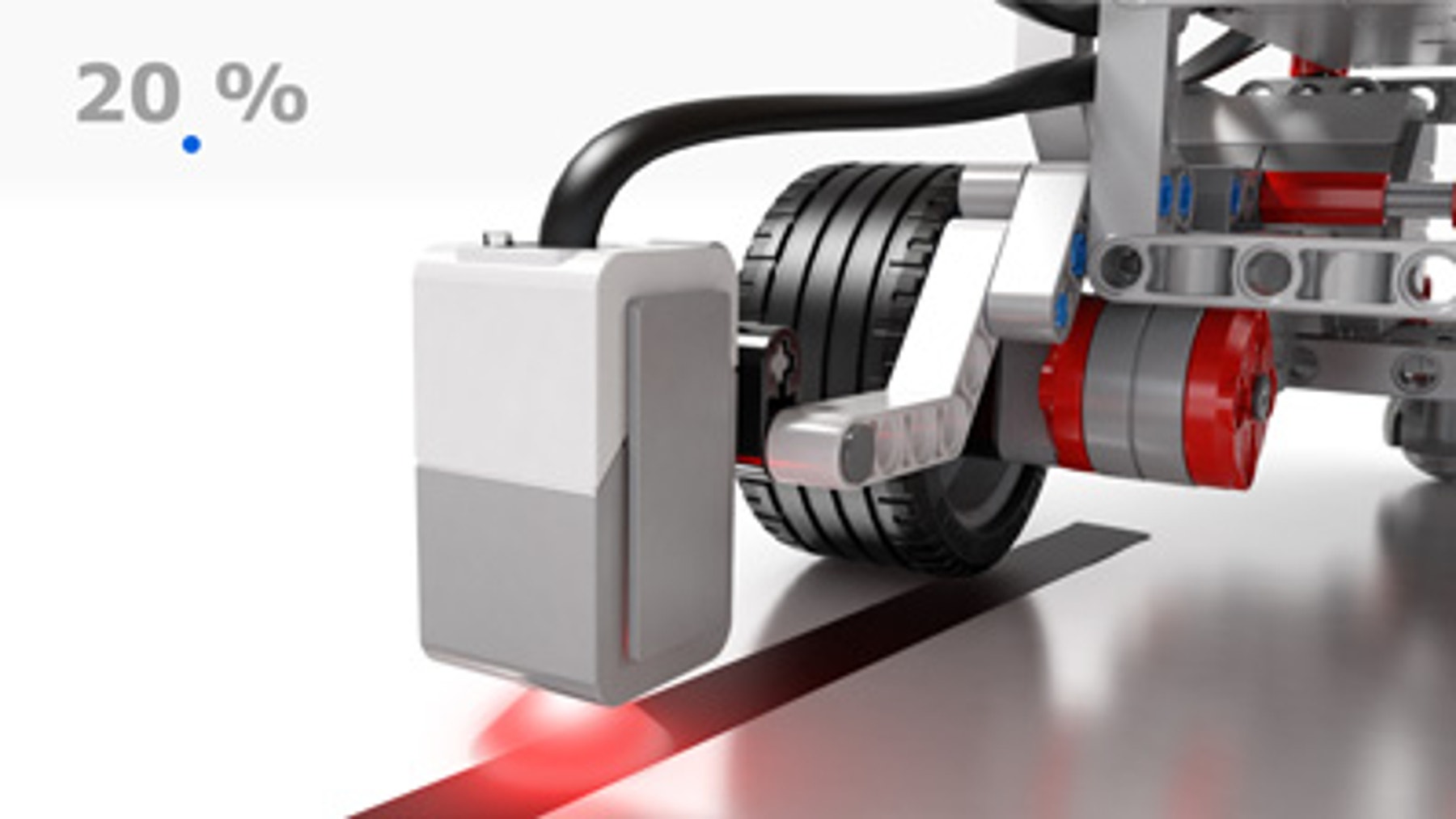

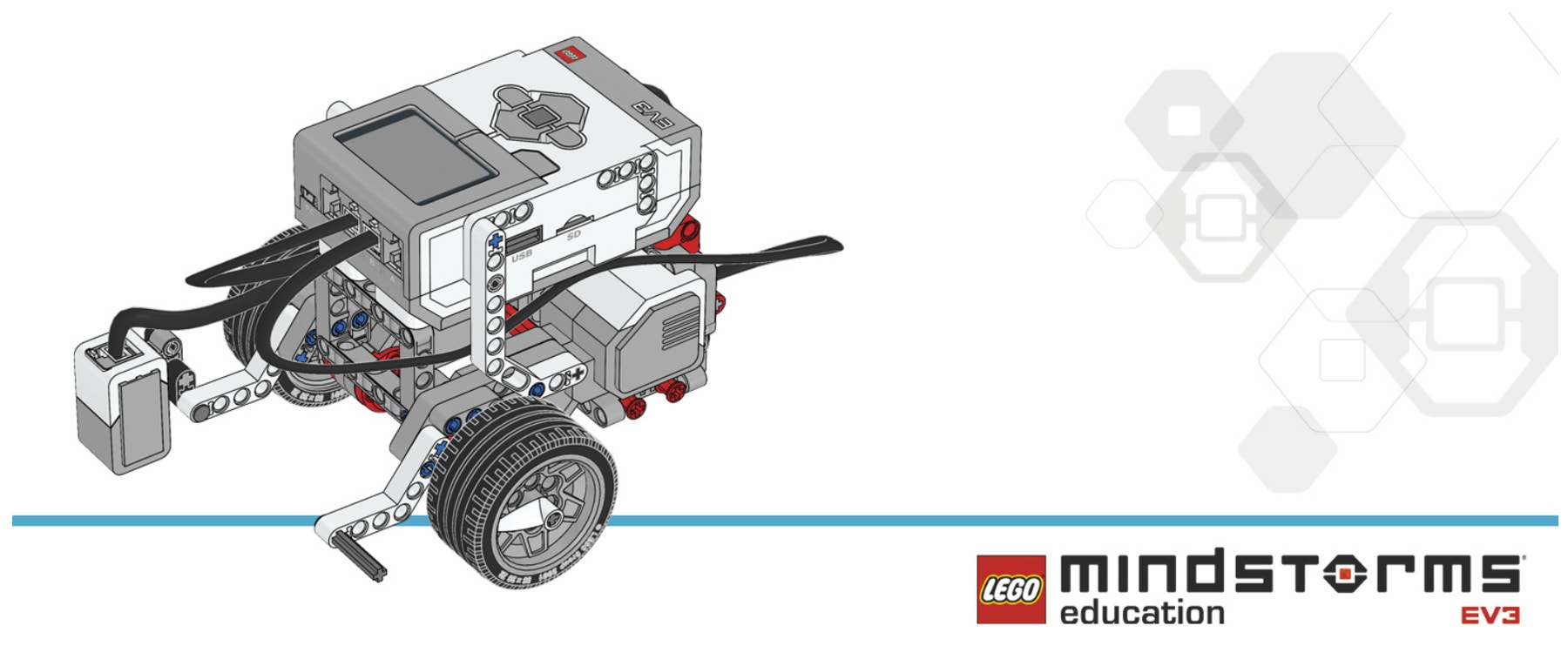

首先,确保驱动模块已通过 USB 进行连接,然后将颜色传感器移动到深色线上。
![switch-exp2](/v3/assets/blt293eea581807678a/bltdcb5f680e103fab9/5ec7c90700455b25665ae902/switch-exp2.jpg?locale=zh-cn&auto=webp&format=jpeg&width=1800&quality=90&fit=bounds)

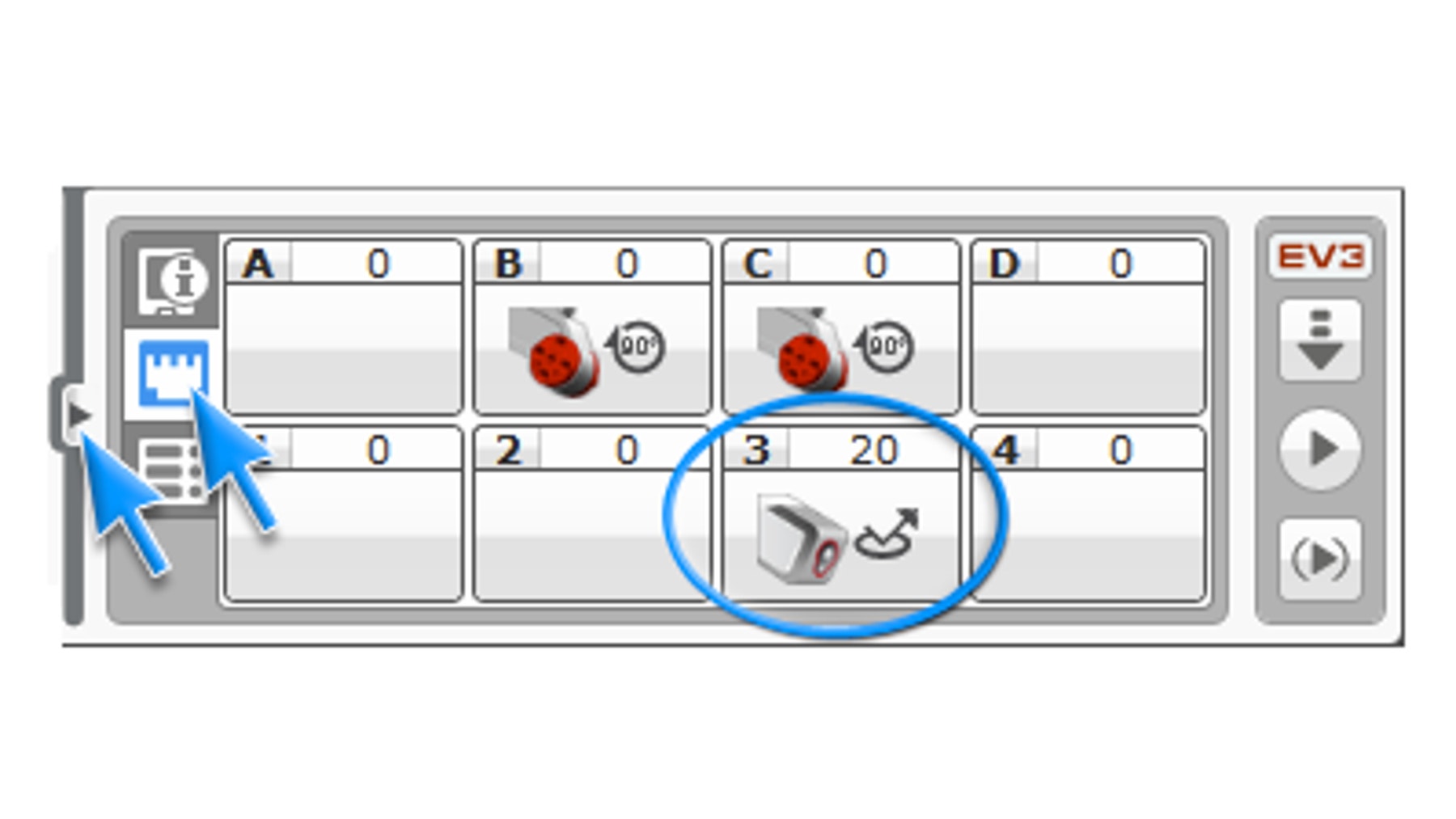

接下来,打开硬件页面并记下端口 3 上显示的值。这是最小值 (x)。
![switch-exp3](/v3/assets/blt293eea581807678a/blt939da189d95b9002/5ec7c905401560610eb7beb0/switch-exp3.png?locale=zh-cn&auto=webp&format=jpeg&width=1800&quality=90&fit=bounds)
现在移动颜色传感器远离深色线。
![switch-exp4](/v3/assets/blt293eea581807678a/blt6c7c8d5598125bce/5ec7c90659651863385556a9/switch-exp4.jpg?locale=zh-cn&auto=webp&format=jpeg&width=1800&quality=90&fit=bounds)
记下端口 3 上显示的值。这是最大值 (y)。
![switch-exp5](/v3/assets/blt293eea581807678a/blt041f7056fd28075c/5ec7c9058f512b0f851f66a9/switch-exp5.png?locale=zh-cn&auto=webp&format=jpeg&width=1800&quality=90&fit=bounds)

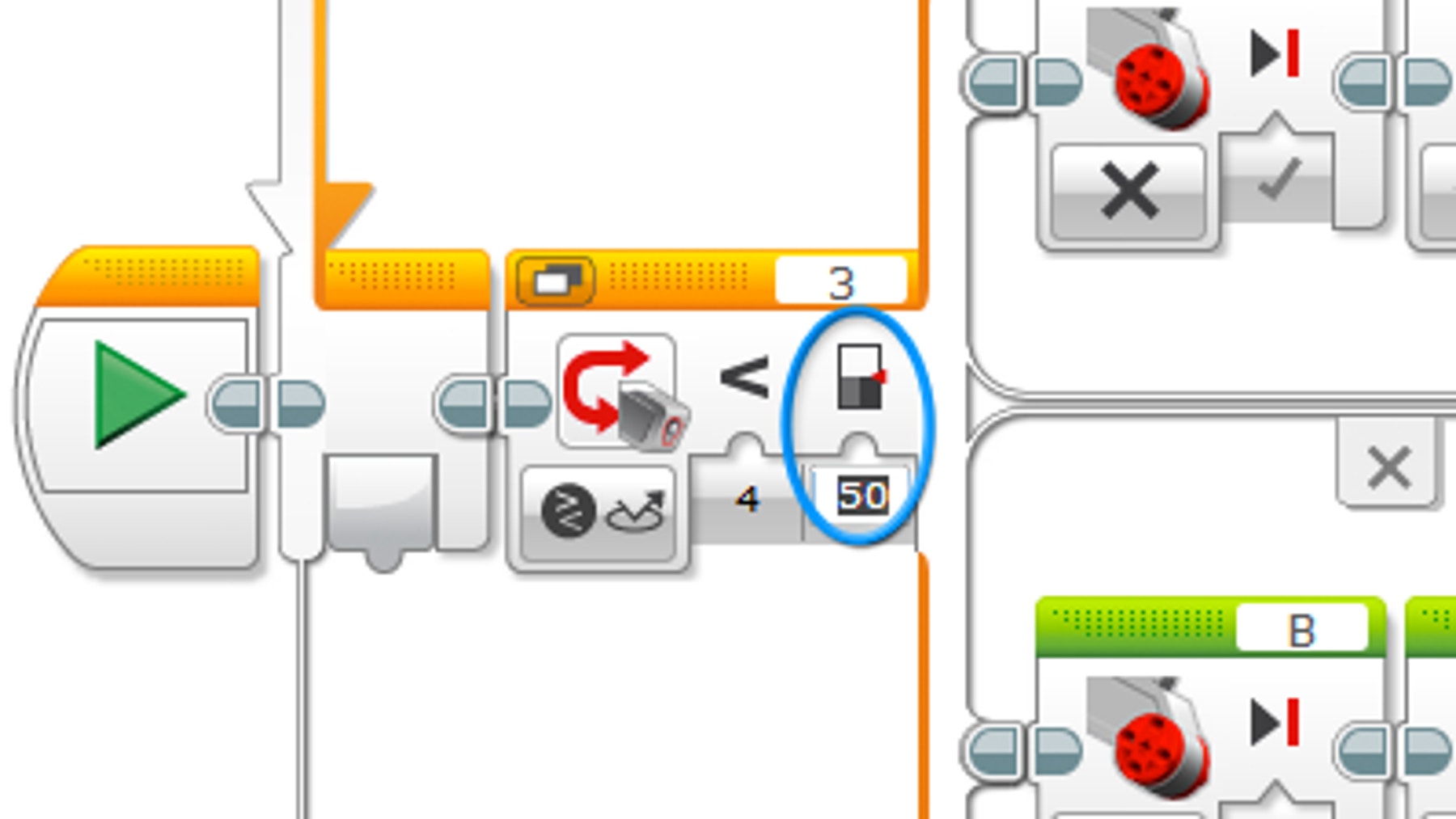

要设置阈值,请计算公式 (x+y)/2,然后在切换模块中输入结果(值可能与显示的示例不同)。
下载并运行,以进行测试!
![switch-exp6](/v3/assets/blt293eea581807678a/blta018583f799a237e/5ec7c9058f512b0f851f66ad/switch-exp6.jpg?locale=zh-cn&auto=webp&format=jpeg&width=1800&quality=90&fit=bounds)

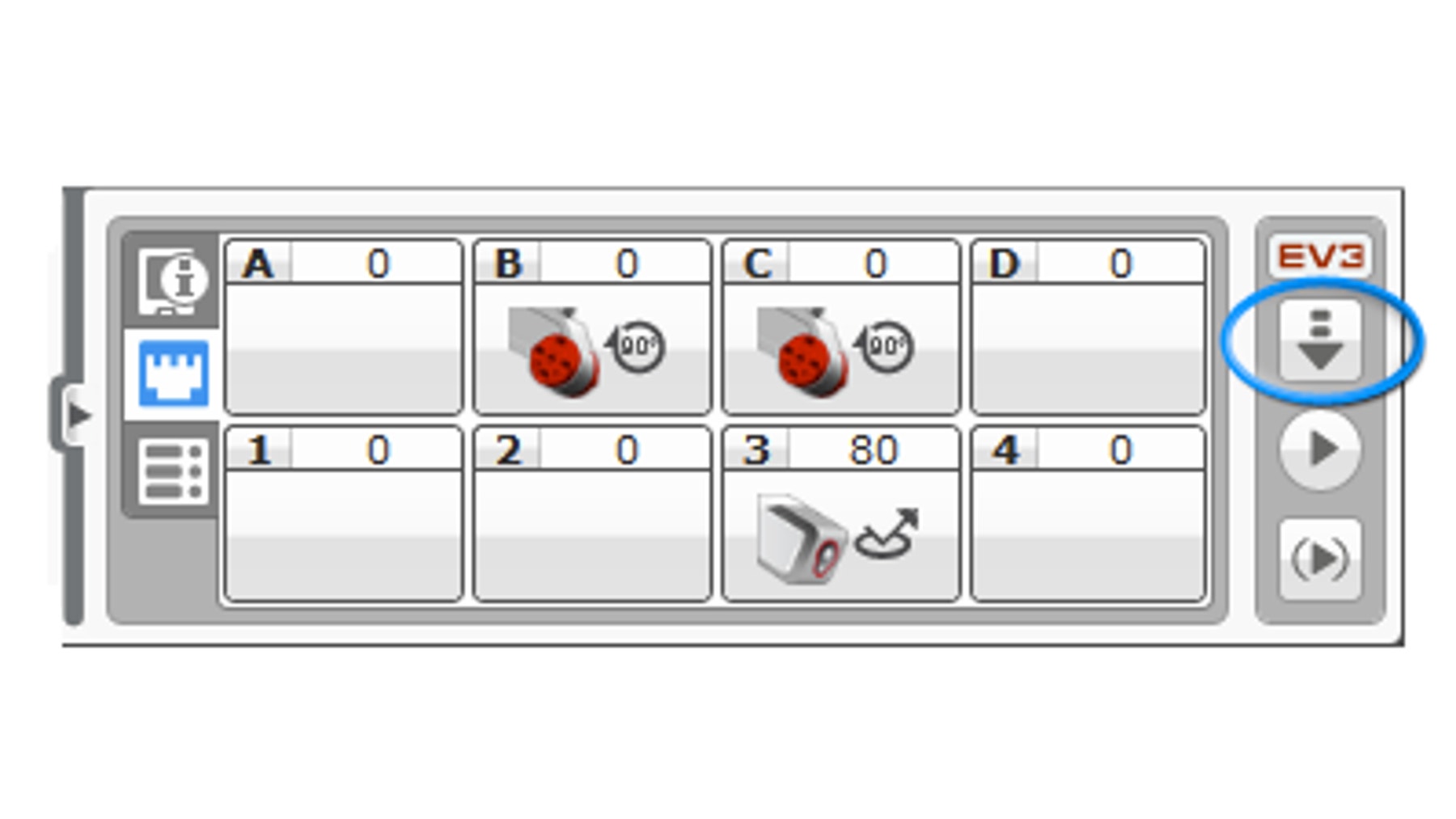

接下来,下载程序。
![switch-exp7](/v3/assets/blt293eea581807678a/blt053c241e96440b7b/5ec7c9052238e044d39d2503/switch-exp7.png?locale=zh-cn&auto=webp&format=jpeg&width=1800&quality=90&fit=bounds)
修改

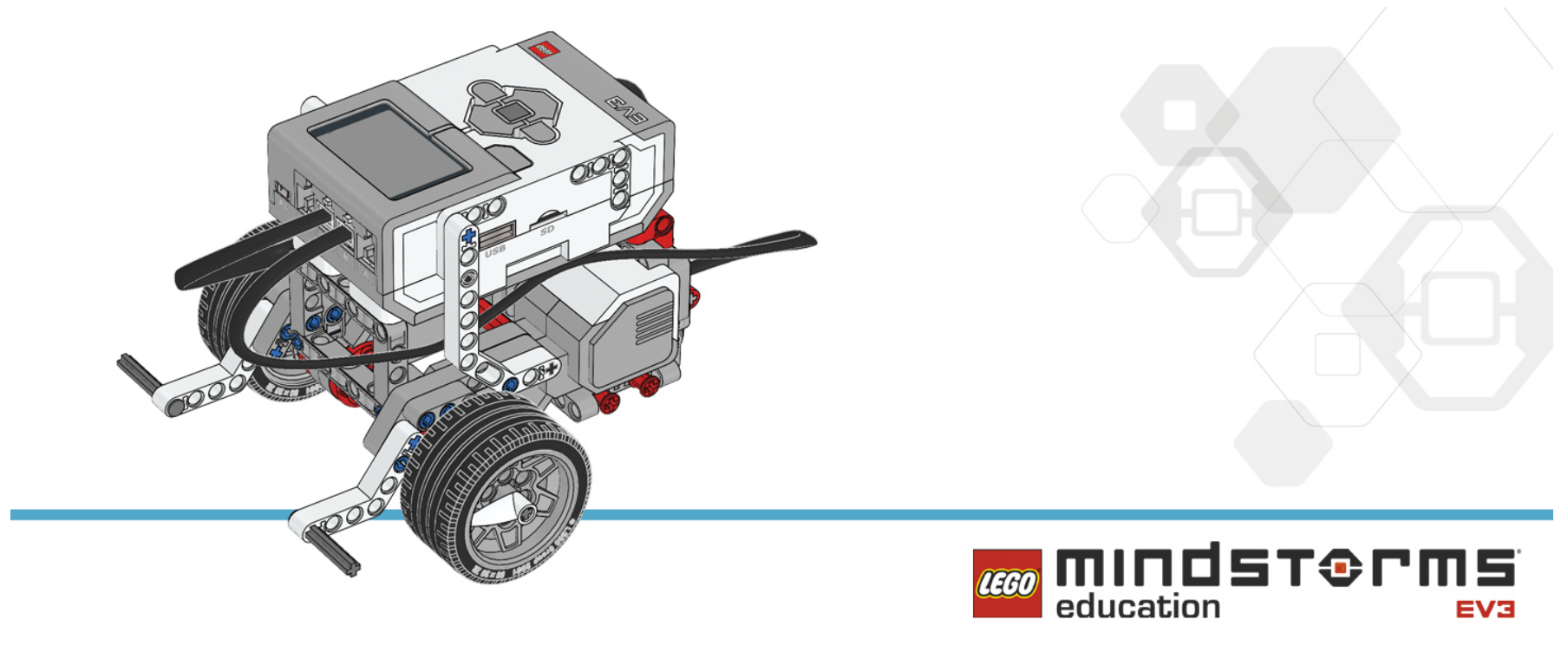

现在轮到您了!测试在沿着颜色较浅的线时,驱动基座是否工作!如果不工作,请尝试再次设置阈值。
排除问题
在某些时候,从线外反射回的传感器光线会超过阈值,从而导致驱动基座以圆形驱动。如果发生这种情况,请更改阈值。
提示
如果 x 与 y 值之间的差异太小,则不会检测到线。如果发生这种情况,请尝试重新校准传感器。
